Výber z našich inštalácii u zákazníkov

Inštalácia lifepo4 batérií 180Ah  a 480Wp poly-kryštalických panelov, menič victron 350W/12v plný sínus a 1500W/12V sem tam na vysávač rok 2013

lifepo

Inštalácia meniča napätia STUDER 2.400W, tristar regulátor nabíjania,  fotovoltaické pole 1.8kW  a LIFEPO4  160Ah + balancéri rok 2012

lifepo4

Ostrovný fotovoltaický systém z použitím siete  0.75kw , 200ah batérií, veterná elektráreň 160W, tristár pmw 45 nabíjanie rok 2010  (začiatky  🙂 )

ostrov

Malá chata  235Wp    12V   .  MPPT Mornignstár 15A  , batéria  150Ah 12V, menič 600w  . Rok 2010

chata 230

chata

Chata 420Wp kaneka , 20A MPPT regulátor nabíjania, 150A batérii na 24V, 1500W menič na 24V napájanie alarmu a osvetlenia

chata

rekonštrukcia existujúceho fotovoltaického systému 2x 80Wp  panelov a pôvodnej batérie 45Ah. pridaním Solárneho regulátora nabíjania Mornignstár PMW 15A a batérie 75Ah Acid sa stal systém plne funkčný aj cez zimu a batéria je stále každý deň dobitá na 100% ( mimo veľmi tmavé dni)

Systém bod poddimenzovaný a káble krížom krážom, veľmi tenké  , dali sme tomu aj vzhľad aj funkčnosť.

rekonštrukcia

Chata  500w panelov  , tenká vrstva 12V systém plne autonómny a samostatný obsahuje.

Lithium batérie 2x 90Ah . regulátor nabíjania 40A, menič victron 1200W, nabíjacku na batérie 50A Victron,

Automatický štart centrály honda 5.5kW pri vybití batérií na nastavenú hodnotu, alarm,  rok 2013

chata

ostrov

Inštalácia chata 12V  125Wp   tenká vrstva , rozvod celý na 12V, ochrana batérie proti pod bitiu, 12A MPPT regulátor nabíjania, 75Ah batéria, 12V osvetlenie a rozvody na 12V televíziu a zásuvky rok 2014

lcd

lcdlcd

Ostrovný systém chatová oblasť, MPPT 15  ITALY , 2x panely kaneka 105Wp, menič napätia na 230V-  1500w 12V, zákazník mal svoju batériu 180Ah 12V.  rok 2011 december

ostrovný systém

1

Chatka v horách, poľovnícka  105Wp kaneka, 12V batéria 75Ah, rozvod na 12V aj žiarovky a upravené rádio na 12V. kompletná montáž rok 2014

ost



Montáž a inštalácia batérií rolls s 530ah, menič 5kW 48V, TRISTÁR MPPT 60, a solárneho poľa 4.4kW.

 Zákazník si neprial zverejniť foto chaty.    kapacita batérii 20kW ( do 50% kapacity 12Kw)

ost

Uprava regulátora nabijania na veternú elektráren 1kW 24V  visper 200. regulátor bol zničený prepólovaním napájania

reg



Ostrovná fotovoltaická elektráreň 1.75kW, nastaviteľná poloha panelov 5 alebo 45 stupňov, tristár mppt 60, menič napätia 230V/2.4Kw, batérie dodané zákazníkom 1000Ah 24V a nami  200Ah lifepo4 z balanérom a centrálou  2kW

eeeost2ost3



On grid pripojený do siete výkon 1200W , panely kaneka  12 kusov aj montáž

kaneka02

Vodná elektráreň 200w/ 24V vzdialená od batérií 50 metrov z reguláciou nabíjania

vodnávodna 2vodna 3

Fotovoltaicka elektráreň  3kW kaneka  2.4Kw menič, 60Ah lifepo4 aktívne balansovanie,  MPPT 45 a 60A . osvetlenie budovy cca 1kW

3kw 3kw 3kw

A daľšíchrahších veľa elektrárni po celom Slovensku   …

Veterné elektrárne našich zákazníkov



Inštalácie nahších zákaznikov

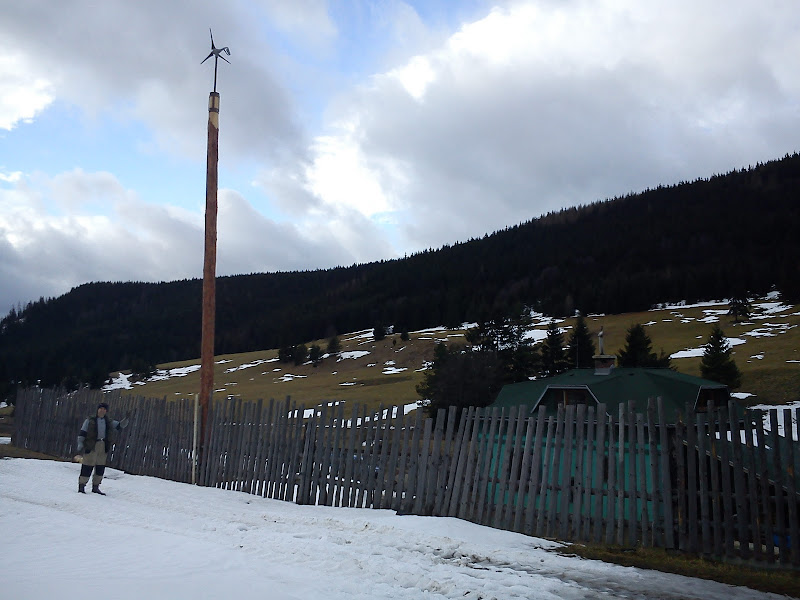

Chalupa horehronie
Veterná Arx-400w/12Vosvetlenie chaty, rádio, televízor

………………………………………………………………………………………………………………………………………………………………..

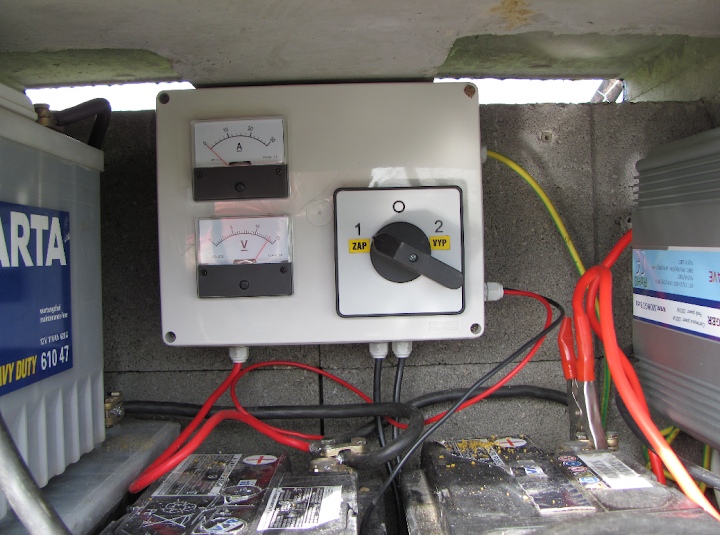

Rodinny dom okolie Prešova

Veterna Visper 200 ( 1000W/24V,

baterie rolls 530Ah/6V 4 kusy
menič napätia 24V/ 2500/5000W

vett
………………………………………………………………………………………………………………………………………………………………………….

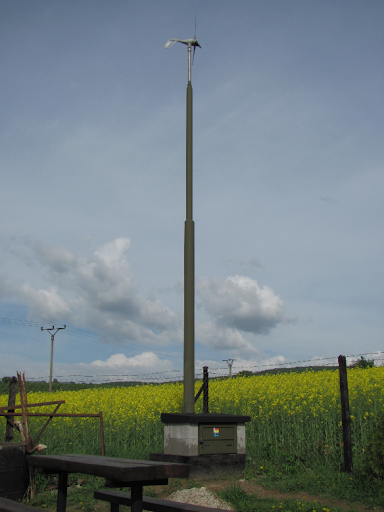

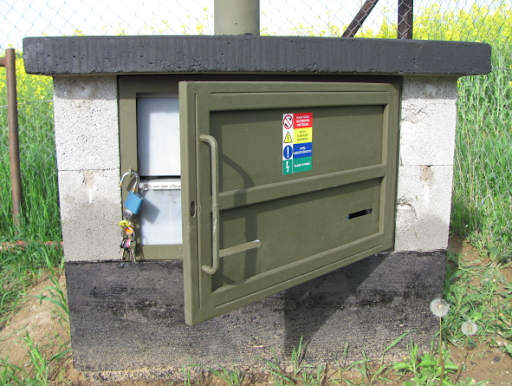

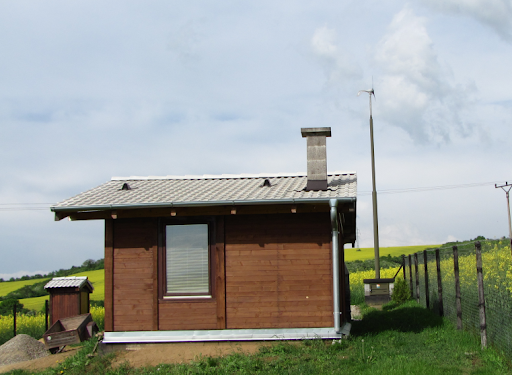

Chata Ratnovce (pri Piešťanoch) ( montáž zákazníka )
2x170ah.autobatérie
menic 12v na 220v/2000w
vyuzitie 5x7w/220v úsporné žiarovky
1x absobčná chladnička 60w
1 x televízor 70w
1 x notebook 36W
malá vodáreň 500w.
email kontakt majiteľa chatky: tony22@centrum.sk ( možete sa informovať na podrobnosti)

………………………………………………………………………………………………………………………………………………………………………………

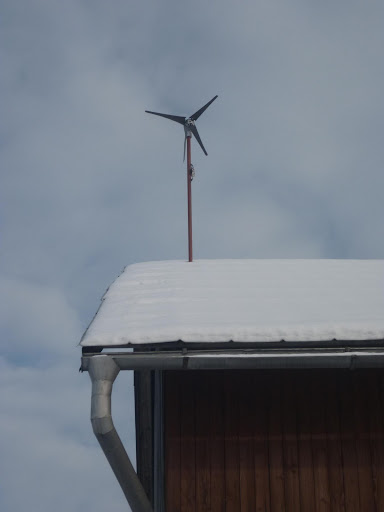

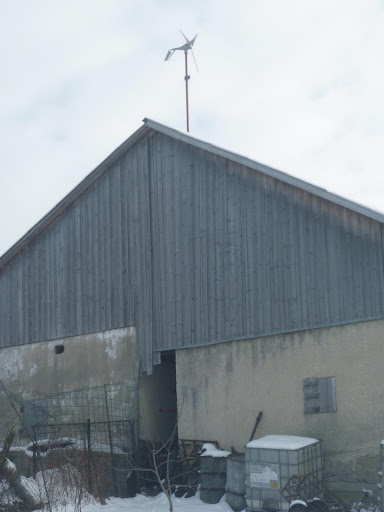

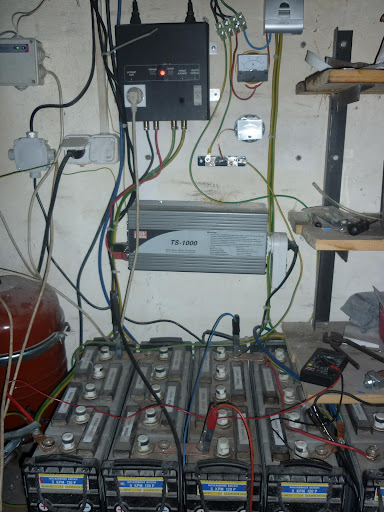

Miesto : Zubrohlava Lazová ( ORAVA )

Fotoltaické panely 360Wp/24V

Veterná elektráreň arx-400w/24V

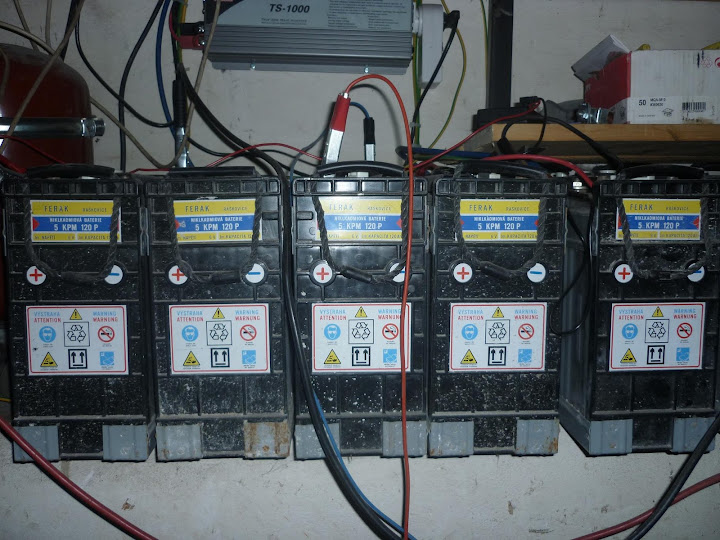

Batérie 120Ah/24V nicd FERAK
menič plný sínus 1000W/24V
Regulátor nabíjania 24V/40A
Osvetlenie, televízor, obehové čerpadlá solár


—————————————————————————————————————————————–

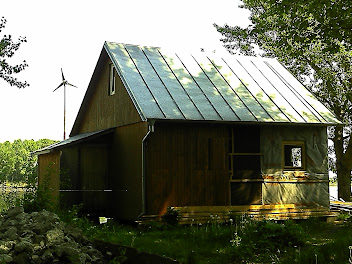

Chata pri MartineAir industriál 400W/24V
Batérie 800Ah
Hybrydný systém – kombinácia z fotovoltaickými panelmi 4x180Wp/24V
Použitie: svetlo, rádio, čerpadlo na vodu, chladnička / na víkend/ bojler 1000w 230V
—————————————————————————————————————————————————————

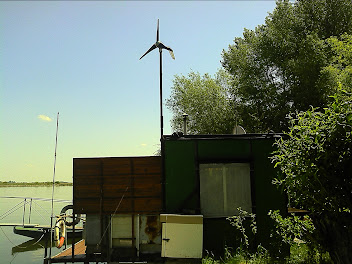

Chatová oblasť pri BA
3x AIR BREEZE  200w/12V
1x ARX 400W/12V



————————————————————————————————————————————————————————————–
Veterná elektráreň ARX-400/12V
Okolie Stara Turá
batéria 150Ah / 12V
denné použivanie, svetlo, televízor, rádio


————————————————————————————————————————————————————————————————————————————————————–
Sky Stream 3.7, montáž Levice
2.7Kw on grid pre vlastnu spotrebu


………………………………………………………………………………………………………………………………………………………………………………………………………
 2016/4
Inštalácia zákazníka neznalého elektriky. Dôkaz o tom že si to dokáže namontovať skoro každý. Pomôžeme poradíme cez email telefón
100Wp panel ( 150wp panel hybrid 60V) a ( Mppt victron 15A/100V ) na nabíjanie 12V batérie  100Ah  ( 6.2.2016 )
Elekrika_na_chatu solárny_mppt_regulator_nabijania_zapojenie Prikalad_montaze_100w_solarneho_panela
 2016/5
Chata v pohorí Rožňava. Úplné nová chata bez možnosti pripojenia na sieť ďaleko od civilizácie kde bude alarm, osvetlenie chladnička . Fotovoltacké panely sú veľmi vhodný zdroj energie na miesta hlavne na svetlo, televízor, dobíjanie malých elektrospotrebičov a náradia na é. najlepšie v takom prípade trakčné batérie. na tejto chate sú menič victron 800w 24V, mppt bluesolár solárny regulátor nabíjania 30A 100V  , dc-dc menič 24-12V na napájanie alarmu a 12V rozvodu, fotovoltaicé panely polykrýštál 1000w  . celý systém je optimalizovaný cez pc čo je kľúč k správnemu fungovaniu.
Chata v horách s fotovoltaikou
Chata v horách s fotovoltaikou 1kW

Chata v horách s fotovoltaikou 1kW

2016/10
Inštalácia fotovoltaiky na novostavbe chatky. Od tohto momentu ideme prístroje inštalovať do plastových alebo plechových skríň z dôvodu estetiky a celistvosti zariadení.
V krabici je nainštalované: menič napätia 12V 250W, mppt solárny regulátor, nabíjačka 15A 12V  a pomocné prístroje a istenie. cela skrinka je vetraná a chránena vetracou mriežkou. Batériu si dodal zákazník o kapacite 210Ah 12V . cely systém je pripojený aj na elektrocentrálu s ktorej dobíja batériu v prípade zlého počasia
montáž fotovoltaických panelov

montáž fotovoltaických panelov

Inštalácia meniča napätia

Fotovoltaika na chatu skriňa

Fotovoltaika na chatu skriňa

2016/10

Veľmi nás potešilo že naše fotovoltaické systémy sú funkčné a je bežne že máme dôveru u našich zákazníkov a volajú nás upgradovať ostrovné systémy ktoré sme postavili už dávnejšie a su plne funkčné až na batérie ktoré sa prirodzeným spôsobom opotrebovali použivaním.
tento malý systém má už sedem rokov a prikladáme pôvodnú fotografiu 2011 roku po druhej aktualizácii keď sme pridali nejaké panely celkom 4ks 185Wp monokryštál a tri batérie 150Ah ktoré vydržali 5 rokov aj napriek tomu že boli úplné vybite jeden mesiac podarilo sa ich oživiť
Vymenili sme menič napätia modifikovaný 1700W 24V a plnohodnotne ho nahradil menič plný sínus victron multiplus 1200W 24V aj s nabíjačkou 25A na centrálu ktorá je už v meniči . Centrála je úplné jednoduchá lacná, stará a nabíjačka ju v pohode akceptovala a využíva plnú silu 25A do batérií rolls ktoré sa radia medzi špičku vo svojej triede  agm  230Ah 12V dva kusy

Victron multiplus 1200W 24V

Victron multiplus 1200W 24V

solárny regulátor nabíjania MPPT 45A

solárny regulátor nabíjania MPPT 45A povodna inštalácia 2011





















4/2017

Chatka solárne osvetlenie  210wp hybridných panelov, 250W menič plný sínus, mppt regulátor nabíjania, agm batérie 150Ah

Osvetlenie chaty bateria

nabíjanie batérií a menič napatia na 230V

nabíjanie batérií a menič napatia na 230V

oSolárne panely na chatu 210wp hybridné

Solárne panely na chatu 210wp hybridné

















10/2017

Montáž a spustenie veternej elektrárne 1kw 48V na horehroní, vyniesť chvost a lopadky bola riadna fuška no podarilo sa a veterná elektráren je už plne funkčná a využíva vietor na nabíjanie batérií 48V , rolls 290Ah v kombinácií s meničom multiplus 3000w 48V a solárnymi panelmi, celé to bude možné pripojiť a na elektrocentrálu
